一、LY-WXJ系列小電流系統接地選線裝置概述
       LY-WXJ系列小電流系統接地選線裝置我國城市電網及廠礦企業的中壓系統，一般采用中性點不接地或經消弧線圈接地方式，簡稱小電流接地系統。當小電流接地系統中發生單相接地時，由于故障點電流較小，且由于系統三相電壓仍然對稱不影響對負荷的正常供電，一般允許繼續帶故障運行1-2小時。但長期運行，由于非故障的兩相對地電壓升高 倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。同時，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統安全運行。因此，當發生單相接地故障時，必須及時找到故障線路予以切除,以防止單相接地故障進一步擴大。

       LY-WXJ系列微機小電流接地選線裝置是我公司科技人員在總結了十幾年來國內各種小電流接地選線裝置成功、失敗的經驗和教訓之后，研制出的新一代小電流接地選線裝置。該裝置在軟硬件的設計上進行了重大改進，使裝置工作穩定，無需調試，整定方便，選線更加準確。

二、 LY-WXJ系列小電流系統接地選線裝置裝置的主要特點
1、全新的硬件系統，設計采用雙CPU結構，程序功能分配更加合理，運行更加穩定。
2、整機為插件結構，插件方式為后插拔，維修及更換部件極為方便；強弱電徹底分離，抗干擾性能強。
3、嚴格按照繼電保護裝置的要求來設計、制造和檢測。
4、綜合利用暫態過程的小波分析法及穩態過程的諧波分析法輔以多種選線方案，進一步提高了選線的準確率。
5、人機界面非常友好，采用大屏幕漢字顯示液晶屏，實時幫助，信息量大，調試信息豐富，操作簡單。
6、裝置具備完善的自檢，自復位能力。
7、易于和綜合自動化及遠動裝置接口。提供RS-232、RS－422或RS－485通訊接口，內置了3種通訊協議，并且提供了繼電器節點遠動輸出信號，繼電器節點輸出信號的輸出方式可以在二進制編碼輸出、BCD編碼輸出方式或一一對應方式（僅限12路選線裝置）中任意選擇。
8、本裝置可以儲存20組接地追憶信息，掉電不丟失。
9、現場CT變比、啟動電壓可軟件設定，現場不需調整。
10、裝置工作電源交直流兩用。
11、接地報警功能，可設置為延時報警。
12、跳閘功能，可設置延時跳閘或不跳閘。
13、調試簡單，維護方便。

三、 LY-WXJ系列小電流系統接地選線裝置裝置技術參數
1. 電壓等級：1～2種
2. 母線段數：1～4段
3. 出線數：≤36，每段母線并聯運行出線數不限，可以任意組合
4. 接地方式：適用于中性點不接地、消弧線圈接地或電阻接地系統
5. 出線方式：電纜或架空線
6. 零序電流輸入范圍：0～1000mA（大于時，訂貨時須聲明）
7. 零序電壓輸入范圍：0～120V
8. 報警輸出觸點容量：AC 250V 2A； DC 30V 2A
9. 遠動輸出觸點容量：AC 250V 2A； DC 30V 2A
10. 跳閘輸出觸點容量：AC 250V 5A； DC 220V 5A
11. 額定工作電壓：AC/ DC 220V±20%； DC110V±20％ (訂貨時聲明)
12. 額定工作頻率：50Hz
13. 整機功耗：<25W

四、 LY-WXJ系列小電流系統接地選線裝置使用環境條件
1. 環境溫度：-10BC～+50BC
2. 大氣壓力： 80～110KPa
3. 空氣相對濕度：90％（25BC）、50％（40BC）
4. 使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在。
5. 安裝地點應具有防御風、雨、沙和防塵設施。

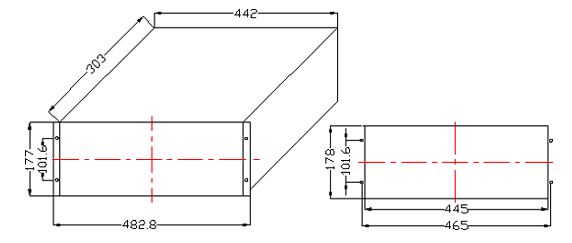

五、 LY-WXJ系列小電流系統接地選線裝置裝置的外型、安裝尺寸及重量
